Kuppelumzug

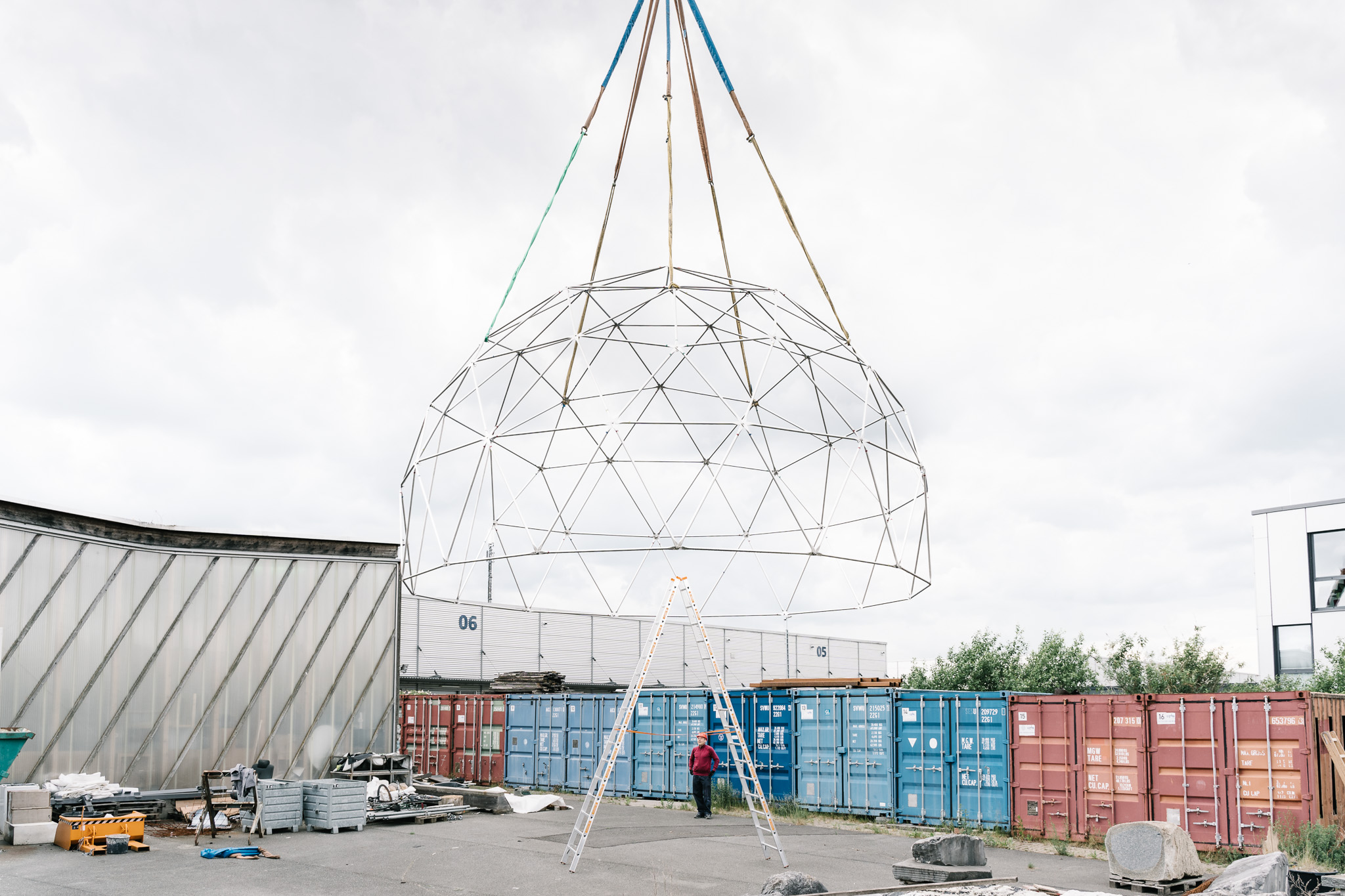

Am 25.5.22 wurde die Geodätische Kuppel der HfK Bremen in den Gemeinschaftsgarten versetzt.
Unter der Leitung von Prof. Oliver Niewiadomski, Konstruktive Geometrie, und Prof. Alexander Sahoo, Grundlagen der Gestaltung, war das Konstrukt in der Lehrveranstaltung „Kuppeln aus Dreiecken“ im SoSe 2021 entstanden. Nach vorangehenden, konstruktiven und experimentellen Modellversuchen, wurde die Konstruktion nach dem Prinzip einer geodätischen Kuppel aus 300m Edelstahlrohr in der HfK Metallwerkstatt hergestellt und zunächst neben der Wetterhalle probeweise montiert.
Im Zuge der Entwicklungen des Gemeinschaftsgartens auf dem Gleisbett neben der Wetterhalle, wurde der Umzug der Kuppel hierhin geplant um einen überdachten Pavillon zu ermöglichen, der zum Aufenthalt einlädt und für kleinere Veranstaltungen von Design, Kunst, Musik und Theorie genutzt werden kann.
Für den Umzug gab es zwei Möglichkeiten: Entweder die Konstruktion demontieren und am neuen Standort wieder aufbauen, oder die Kuppel im Ganzen per Kran versetzen. Letzteres wurde favorisiert, auch um den beteiligten Studierenden den Ab- und Aufbau zu ersparen. In den kommenden Wochen wird die Kuppel noch mit einer Haut aus wetterfester Baumwolle bezogen, sowie mit Sitzbänken ausgestattet.
Zeitraffer-Video des Umzugs
Weitere Informationen
Geodätische Kuppel an der HfK Bremen
Studiengang Integriertes Design
SoSe 2021
Lehrende
Prof. Oliver Niewiadomski, Prof. Alexander Sahoo
Studierende
Nicola Roanna Garbers, Wladimir Hoppe, Gamin Kim, Hyunsoo Kim, Anna Christina May, Maria Ricarda Rassow-Jütte, Malte Servaty, Sören Sewtz, Marvin Thäte
Werkstattunterstützung
Volker Grahmann
Externer Berater
Till Nollmann - erfahrener Domebauer
Statik
Dipl. -Ing. Florian Weller
Transport/Umsetzen am 25.5.22
Fa. Sommer Kranverleih Bremen
Technische Details
Geometrie
Triangulierte 7/12 Kuppel nach Kruschke Frequenz 3
Ø ca. 8m
Höhe ca. 4,75m
165 Stäbe
61 Knoten
Material
Stäbe V2A Rundrohr 1.4301 Ø30 x 2mm
Knoten V2A Bolzen M10 x 50mm Sechskantkopf, Stopmuttern, Scheiben 2,5mm, M10 Ringmuttern als Innenaufnahmen
Gesamtgewicht Skelett ca. 400kg
Ausführung
Rohrenden mit Hydraulikpresse und Stempel flachgeformt
Ø12mm Bohrung in Lasche
Enden rundgeschliffen
Am Bauplatz verschraubt - Aufbau von unten nach oben
Montagehilfen 2 Leitern + Fahrgerüst 3,50m
Eindeckung
ca. 115qm
Baumwolltuch
